step7西门子plc编程软件中文版下载 v5.5 官方版

step7西门子plc编程软件是一款在电子行业当中非常专业的PLC调试工具。用户可以使用这款软件编程程序，并使用模拟仿真验证程序效果，可以做到不需要材料就可以知道自己的程序效果，所有该软件被广泛应用在教学上面，来帮助学生快速掌握基础。如果你也需要这样一款plc编程仿真工具，那么赶紧来本平台下载这款软件吧。

step7西门子plc编程软件中文版这款软件内置了多种语言，用户可以根据自己的需求来进行选择，非常的方便。有需要的朋友赶紧来下载这款软件吧。

step7西门子plc编程软件官方版软件功能

一、操作系统

自V5.5版本的STEP 7起，支持操作系统MS Windows 7 Professional、Ultimate和Enterprise(标准安装)。

组态和诊断硬件

1、自V5.5版本的STEP 7起，可以从多台IO控制器创建I设备。

2、自V5.5版本的STEP 7起，可使用PROFINET共享设备功能。

3、自V5.5版本的STEP 7起，可以动态分配IP地址和设备名称。

4、自V5.5版本的STEP 7起，可以为多个域组态介质冗余。

5、自V5.5版本的STEP 7起，可以为IO设备组态等时模式。

6、自V5.5版本的STEP 7起，可以直接从"Windows开始菜单"安装硬件升级程序。

7、自V5.5版本的STEP 7起，可以管理Web服务器的用户权限。

8、自V5.5版本的STEP 7起，可以通过安全的HTTPS连接访问CPU的Web网页。

9、自V5.5版本的STEP 7起，可以为TCP连接组态保持激活时间。

10、自V5.5版本的STEP 7起，可以同时为一个以上的模块下载I&M数据(使用多项选择)。

当前操作期间的组态更改(CiR)

对STEP版本进行升级时，STEP 7 V5.4版本之前(包含V5.4)关于用于PROFIBUS的RUN模式中的硬件配置(CiR)限制不再适用于V5.5版本。

二、标准库

1、从STEP 7 V5.5版本起，通过为CPU的集成PROFINET接口的程序控制的组态添加了SFB104 "IP_CONF"，以此扩展了系统功能。

2、从STEP 7 V5.5版本起，通过添加用于启用或同步用户Web网页的SFC99 "WWW"扩展了系统功能。

3、从STEP 7 V5.5版本起，通过添加用于接收数据记录的SFB73 "RCVREC"和用于使数据记录在I设备上可用的SFB74 "PRVREC"扩展了系统功能。这些SFB仅对S7-300 CPU有效。

4、自V5.5版本的STEP 7起，扩展了带SSL-ID W#16#xy9C的系统状态列表。这提供关于已组态的工具转换器及其工具的信息。

5、自V5.5版本的STEP 7起，包括以下S7通信的FB：FB28 "USEND_E"、FB29 "URCV_E"、FB34 "GET_E"、FB35 "PUT_E"。这些FB仅用于S7-300 CPU，且仅位于通过集成PN接口的连接上。

6、自V5.5版本的STEP 7起，以下两个通过Industrial Ethernet用于开放式通信的FB有了新名称：FB 210 (原名称："S5FW_TCP")现称为"FW_TCP"，FB 220(原名称："S5FW_IOT")现称为"FW_IOT"。

三、报告系统错误

1、自V5.5版本的STEP 7起，可以选择是否在启动CPU时评估从站的状态。

2、自V5.5版本的STEP 7起，在"消息预览"、"打印"和"打印预览"对话框中显示或插入消息的附加文本。

3、自V5.5版本的STEP 7起，还可以下载在HW Config中通过"报告系统错误"生成的块

四、系统诊断

自V5.5版本的STEP 7起，有两个"十六进制格式的诊断"对话框：一个对话框用于PROFIBUS从站，另一个对话框用于PROFINET设备。

五、设置PG/PC接口

自V5.5版本的STEP 7起，无需安装附加软件即可使用USB编程器。已经在STEP 7中集成了所要求的功能。

step7西门子plc编程软件中文版使用方法

1.安装好STEP7之后会出现三个图标，如下图所示

2.SIMATIC Manager就是STEP7编程界面，如下图所示，打开后，大家会看到软件自动弹处一个对话框，这个对话框就是工程建立的提示，一般可以通过此方法建立一个新工程。

3.点击NEXT，出现如下图，此时需要CPU name需要选择与其对应S7-300/S7-400 PLC的CPU型号一样。MPI不需要改变。

4.点击NEXT，出现如图，其中Blocks下拉框中，可以选择OB块，根据需要选择OB1以及OB100，通常只需要用到OB1。而Blocks下拉框下面是编程语言的选择，此时需要注意，我在这里选择的是梯形图语言也就是LAD，根据自己需要选择语言。

5.点击NEXT，然后FINISH，一个新的工程项目就成功建立了。出现如下工程界面。

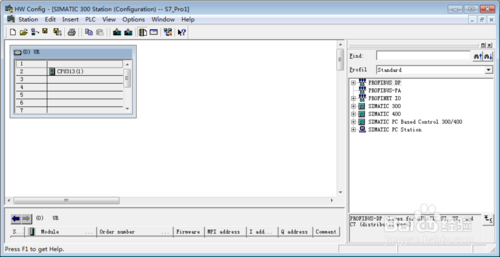

6.根据编程需要首先，是“硬件组态”，点击SIMATIC 300 Station,右边对话框中双击Hardware，就可以进行硬件组态了。

7.硬件组态需要根据用到的PLC进行组态的。根据PLC所有模块的型号和排列顺序，在硬件组态对话框的右边进行各个模块的添加。组态完成之后，点击确定~~~注意：若只是进行仿真，可以跳过硬件组态这一步骤。

8.然后需要进行“地址分配表”的设定。点开S7 Program---双击Symbols

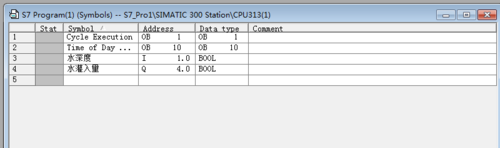

9.弹处地址分配表，此表主要是对编程地址和名称的定义。如图，我定义了一个输入I 1.0，和一个输出Q 4.0，并且定义了名称。当所有地址分配好之后，保存，并退出。

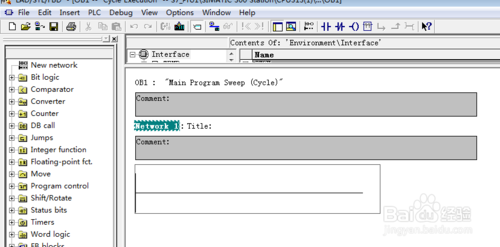

10.此时选择Blocks---双击OB1块，打开LAD编程界面。
